3DCS - VARIACIÓN DIMENSIONAL  ANÁLISIS

Analista de variaciones 3DCS - Módulo central

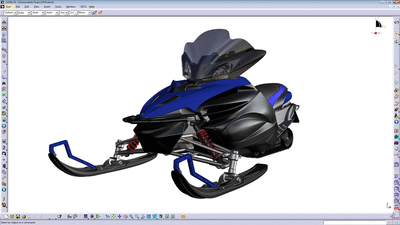

Analista de variaciones 3DCS para CATIA

3DCS Variation Analyst para CATIA (basado en V5/ V6/ 3DEXPERIENCE)  es una solución de software integrada en CATIA  que simula el ensamblaje del producto y las acumulaciones 3D de la tolerancia de la pieza a través del análisis de Monte Carlo, el análisis basado en ecuaciones y la mediana alta-baja (sensibilidad).

El uso de los diseñadores de integración puede transferir sin problemas el modelo incorporado  CATIA V5 o V6 o 3DEXPERIENCE en 3DCS y analícelo en busca de variaciones sin pérdida de datos.

La integración con el módulo FTA en CATIA permite la transferencia fluida de información GD&T a 3DCS, lo que ahorra tiempo para anotar nuevamente.

Cualquier cambio realizado en el modelo original y la información de FTA se refleja inmediatamente en 3DCS para volver a ejecutar el análisis, lo que ahorra tiempo en la ejecución de iteraciones y escenarios hipotéticos.

¿Está interesado en una demostración o quiere saber más?


Analista de variaciones 3DCS para NX

Analista de variaciones 3DCS para NX  es una solución de software integrada en  Siemens NX CAD que simula ensamblaje de productos y apilamientos 3D de tolerancia de piezas a través del análisis de Monte Carlo y el análisis de media alta-baja (sensibilidad).

El uso de los diseñadores de integración puede transferir sin problemas el modelo incorporado  NX v9/10/11/12 o NX continuo  en 3DCS y analícelo en busca de variaciones sin pérdida de datos.

La integración con el módulo PMI en NX permite la transferencia transparente de información GD&T a 3DCS, lo que ahorra tiempo para anotar nuevamente.

Cualquier cambio realizado en el modelo original y la información de PMI se refleja inmediatamente en 3DCS para volver a ejecutar el análisis, lo que ahorra tiempo en la ejecución de iteraciones y escenarios hipotéticos.

3DCS también está integrado en Siemens Teamcenter PLM.

¿Está interesado en una demostración o quiere saber más?


Analista de variaciones 3DCS para CREO

Analista de variaciones 3DCS para CREO  es una solución de software integrada en PTC CREO que simula ensamblajes de productos y apilamientos 3D de tolerancia de piezas a través del análisis de Monte Carlo, análisis basado en ecuaciones y análisis de mediana-baja-alta (sensibilidad).

El uso de los diseñadores de integración puede transferir sin problemas el modelo incorporado  CREO en 3DCS y analícelo en busca de variaciones sin pérdida de datos.

La integración con el módulo de anotaciones en CREO permite la transferencia transparente de información GD&T a 3DCS, lo que ahorra tiempo para anotar nuevamente.

Cualquier cambio realizado en el modelo original y la información de las anotaciones se refleja inmediatamente en 3DCS para volver a ejecutar el análisis, lo que ahorra tiempo en la ejecución de iteraciones y escenarios hipotéticos.

¿Está interesado en una demostración o quiere saber más?

SOLIDWORKS-design-changes-enlarge-hole-u

Analista de variaciones 3DCS para SOLIDWORKS

Analista de variaciones 3DCS para  SOLIDWORKS es una solución de software integrada en  TRABAJO SOLIDO  que simula el ensamblaje del producto y las acumulaciones 3D de la tolerancia de la pieza a través del análisis de Monte Carlo, el análisis basado en ecuaciones y la mediana alta-baja (sensibilidad).

El uso de los diseñadores de integración puede transferir sin problemas el modelo incorporado  SOLIDWORKS en 3DCS y analícelo en busca de variaciones sin pérdida de datos.

La integración con el módulo FTA en SOLIDWORKS permite la transferencia fluida de información GD&T a 3DCS, lo que ahorra tiempo para anotar nuevamente.

Cualquier cambio realizado en el modelo original y la información de FTA se refleja inmediatamente en 3DCS para volver a ejecutar el análisis, lo que ahorra tiempo en la ejecución de iteraciones y escenarios hipotéticos.

¿Está interesado en una demostración o quiere saber más?


Analista de variaciones 3DCS - MultiCAD (CAD Neutral)

3DCS Variation Analyst Multi-CAD es una solución de software de análisis de tolerancia independiente que simula ensamblajes de productos y apilamientos 3D de tolerancia de piezas a través del análisis de Monte Carlo y el análisis de (sensibilidad) media alta-baja.

Simulación de tolerancia neutra CAD

Trabaje con cualquier sistema CAD, incluidos CATIA, NX, CREO, SOLIDWORKS y otros sistemas como SolidEdge, Autodesk Inventor.

3DCS Multi-CAD funciona con archivos CAD nativos (.prt, CADproduct, etc.), archivos STEP, IGES y JT. Esto proporciona una plataforma única que puede incluir productos diseñados en muchos sistemas CAD diferentes.

3DCS Multi-CAD ahorra costos de licencias para las empresas que utilizan múltiples sistemas CAD al tiempo que ofrece la flexibilidad de ser CAD neutral. Esto puede ser especialmente útil para las empresas proveedoras de servicios de ingeniería que tienen que utilizar diferentes sistemas CAD según la plataforma elegida por el cliente.

¿Está interesado en una demostración o quiere saber más?


Modelador de variación mecánica 3DCS

3DCS Mechanical Variation Modeler es una plataforma independiente o CAD integrada, diseñada como una herramienta menos compleja en comparación con 3DCS Variation Analyst, centrada en uniones mecánicas y restricciones para hacer que el modelado sea más intuitivo para ensamblajes mecánicos. MVM está integrado en CATIA V5, NX, 3DEXPERIENCE, CREO y SOLIDWORKS y Multi-CAD independiente.

3DCS Mechanical Variation Modeler se basa en la plataforma 3DCS que incorpora  Modelador mecánico 3DCS  en su funcionalidad básica para modelar enlaces complicados y ensamblajes mecánicos con movimientos, articulaciones y restricciones fáciles de aplicar.

Usos de 3DCS Mechanical Variation Analyst  Simulación Monte Carlo y análisis de sensibilidad.

Valor:

  • Cree y comience a analizar más rápido con GD&T integrado (PMI)

  • Leer en Uniones y Restricciones para ensamblar el producto

  • Determine qué áreas son críticas para la calidad de su construcción para enfocarse y medir

  • Ahorre dinero relajando las tolerancias no críticas (y haga felices a sus proveedores)

¿Está interesado en una demostración o quiere saber más?

Módulos complementarios 3DCS

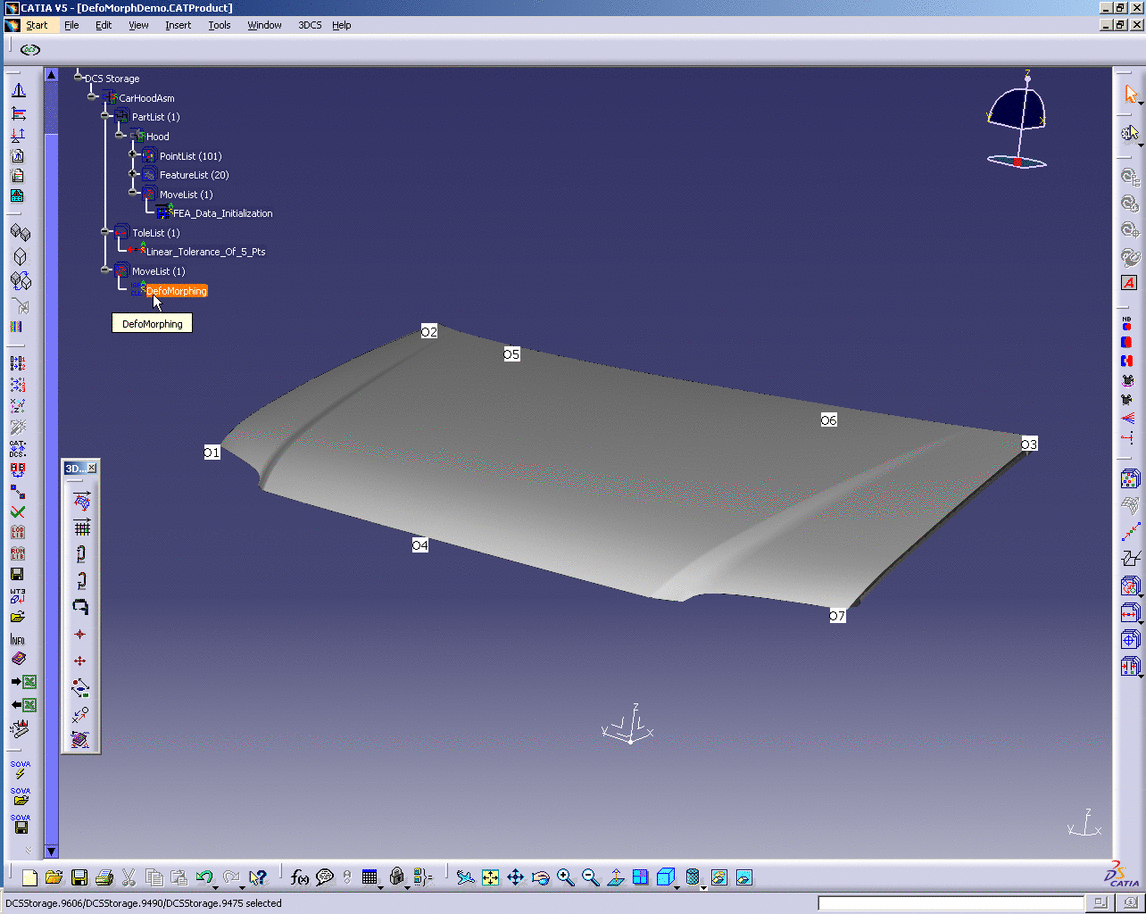

Modelador compatible con 3DCS FEA

Traer  Análisis de elementos finitos  en su sistema de análisis de tolerancia para tener en cuenta los materiales flexibles, las piezas, el calor, la fuerza y la gravedad

Los métodos tradicionales de análisis de variación se consideran modelos de "cuerpo rígido" o "no conformes"; es decir, que cada parte  dentro de   la  el ensamble no se flexiona o no se distorsionaría a través de un proceso de ensamble tal como soldar, apretar o soltar un dispositivo de ensamble.

Si bien este podría ser el caso con algunos componentes mecanizados, la mayoría de los productos básicos y materiales como láminas de metal, plásticos, aluminio, etc. pueden verse fuertemente influenciados.  a través de  los procesos de fabricación (tanto la fabricación como el ensamblaje), cambiando así la integridad dimensional o la forma de la pieza/ensamblaje. El análisis de elementos finitos (FEA) se utiliza para determinar las tensiones y los desplazamientos en objetos mecánicos y  sistemas,  y es la base de este avance de vanguardia en el análisis predictivo.

3DCS FEA Compliant Modeler, un módulo adicional a las soluciones de software 3DCS, utiliza métodos FEA para simular con precisión la variación de piezas y ensamblajes compatibles dentro del modelo de análisis de variación 3D.

¿Está interesado en una demostración o quiere saber más?


Modelador mecánico 3DCS

No todas las piezas y ensamblajes son estáticos. muchos productos  se mueven, reaccionan y cambian durante su funcionamiento, ya sea un brazo robótico, los amortiguadores de un automóvil, el tren de aterrizaje de un avión o los pistones de un motor. La variación puede afectar a este tipo de ensamblajes a lo largo de su funcionamiento.



Usando un nuevo conjunto de juntas y restricciones cinemáticas y una simulación única, 3DCS Mechanical Modeler puede determinar el impacto de la variación en su ensamblaje a través de todo su rango de movimiento.



Con herramientas integradas como el contador de grados de libertad, 3DCS Mechanical Modeler permite a los usuarios abordar una gama completamente nueva de modelos y aplicaciones.



3DCS Mechanical Modeler es un módulo complementario para las soluciones de software 3DCS, disponible en todas las versiones, y agrega una nueva barra de herramientas que contiene uniones y restricciones, movimientos mecánicos, desviación en movimiento y el contador de grados de libertad.

¿Está interesado en una demostración o quiere saber más?

3dcs-aao-advanced-analyzers-and-optimize

Analizador y Optimizador Avanzado

Use los analizadores avanzados para trabajar con modelos grandes, validar movimientos, determinar qué parte contribuye con la mayor variación y optimizar las tolerancias en función de los objetivos establecidos.

Este módulo ofrece

Seis herramientas de análisis de tolerancia en una

1.  Analizador avanzado

2.  Identificador de tolerancia crítica

3. Optimizador de tolerancia

4.  Analizador de sensibilidad del localizador

5.  Sensibilidad basada en simulación

6. Optimizador de secuencia

Usando AAO puedes:

  • Modelos grandes  con muchas medidas o tolerancias

  • Qué parte  en el ensamblaje está causando la mayor variación?

  • no lineal  relaciones en su modelo

  • Optimice sus tolerancias  con rapidez

  • que medidas debe tener  medido en producción

  • Revisar su  localizadores  o probar diferentes estrategias de localización

  • ¿Qué pasa si los estudios  en diferentes tolerancias en todo el modelo

  • Optimizar  secuencias de operaciones  - soldaduras, pernos, remaches, abrazaderas

¿Está interesado en una demostración o quiere saber más?


Analizador de factores geográficos

El software 3DCS proporciona el análisis GeoFactor como uno de sus métodos de análisis para determinar la sensibilidad de las tolerancias. Esta relación geométrica se muestra como un factor, denominado GeoFactor, que es un multiplicador de la tolerancia en función de su influencia en el ensamblaje general.



GeoFactor mejora los resultados de su análisis para ayudarlo a comprender cómo la geometría de su ensamblaje afecta sus tolerancias. Esto es importante cuando se optimizan las tolerancias y se comprende qué tolerancias son críticas para su calidad. Descubra cómo usar GeoFactor para comprender mejor la calidad de su modelo.

Beneficios:

  • GeoFactor mayor que uno amplifica una tolerancia

  • GeoFactor menor que uno mitiga una tolerancia

  • Una parte de los resultados de sensibilidad HLM

Vea todos los valores de GeoFactor en su modelo en una ventana. Actualice la información de su modelo y vea los efectos al instante.

¿Está interesado en una demostración o quiere saber más?


Exportación de visualización

La calidad percibida es la cualidad atribuida a un producto en función de su experiencia perceptiva. Esto incorpora la experiencia que un cliente tiene con un producto y cómo los hace sentir acerca de ese producto.



Al reunir la forma, la apariencia, la textura y la sensación física del producto, así como la experiencia emocional de usarlo, la calidad percibida afecta directamente la opinión sobre el valor del producto. Este valor percibido impulsa el negocio hacia adelante.



Visualization Export les brinda a los ingenieros la capacidad de ver simulaciones de la variación de su producto final para tomar decisiones sobre el diseño al principio del ciclo de vida del producto que, en última instancia, afectará la calidad percibida del producto por parte de sus clientes.

Pasos en un ciclo PLM impulsado por la calidad percibida:

  • Estudios de especificaciones de diseño y visualización

  • Revise las especificaciones (p. ej., espacio y nivel) y determine los objetivos

  • Cree modelos de análisis de tolerancia y ejecute simulaciones Monte Carlo

  • Compartir y aprobar/rechazar resultados

¿Está interesado en una demostración o quiere saber más?


Servicios de ingeniería dimensional

Alcance:

  • Modelado de simulación de variación:  Análisis de tolerancia tridimensional  ayuda en el desarrollo de diseños robustos que minimizan la variación dimensional. Cuando se utiliza para definir y administrar las tolerancias funcionales de los productos y coordinar sus datos de medición, el análisis de tolerancia 3D reduce significativamente la repetición del trabajo requerido para los dibujos de ingeniería, las herramientas y los calibres.

  • Solución de problemas de producción actual:  Identificar contribuyentes específicos, ya sea del producto o del proceso, y clasificar la contribución y el impacto de las tolerancias de los componentes críticos en la variación acumulada total, mejorando la calidad del producto y reduciendo los costos.

Tipo de Servicios:

  • Entrenamiento GD&T (Básico)

  • Entrenamiento GD&T (Avanzado)

  • Capacitación en análisis de acumulación

  • Capacitación en software 3DCS

  • Servicios de Consultoría en GD&T y Análisis de Tolerancia

  • Servicios de Proyectos en Ingeniería Dimensional

¿Está interesado en una demostración o quiere saber más?
